输电线路杆塔倾斜智能监控系统

运用倾斜传感器，结合NB-IOT技术帮助输电线路杆塔运维人员实现线杆倾斜远程监测。

需求背景

输电线路塔杆倾斜管理的困境

人工巡检的问题

目前常见的测量方法

杄塔是输电线路基本设备,当输电线路经过煤炭开采区、软土质地区、山坡地、河床地带等特殊地带时,杆塔基础会发生滑移、倾斜、沉降、开裂等现象,从而引起杄塔的变形或倾斜。线略杄塔在整体吊装时,吊点位置选取不合理也会引起杄塔的形变倾斜。
杄塔的倾斜易造成输电线路发生倒杄、电气安全距离过小等缺陷,特别是在人口密集区、重要交又跨越处的线路杄塔一旦发生倒塔,造成的后果十分严重
如何高精度、高效率地实现电力杄塔倾斜度的测量是工程现场非常关心的问题。特别是随着新基建_特高压的推进,由于线路地理环为复杂,其现场测量的日益增长。

人力不足,效率不高

周期长,时效不足

检测方式有缺陷

人力及时间方面对当地供电局造成人力资源浪费、野外巡检人员的人身安全存在危险性;

常规巡检时间长、突发性倾斜无法及时处理,容易造成意外人身伤害

目前常见的杄塔倾斜测量方式有铅垂测量法、经纬仪测量法、平面镜测量法、激光雷达测量法,这些方法各有利弊

缺点:需要工作人员登塔作业,作业量大、风险高、效率低

优点:常用方法,无需登塔,操作安全
缺点:操作繁琐,对观测点有要求

——5.1.2杆塔的倾斜，杆(塔)顶绕度、横担的歪斜程度不应超过下表的规定

——7.1.8杆塔组立及架线后其允许偏差应符合下表规定

优点:测量准确,响应快
缺点:成本较高,受天气影响较大

优点:对观测点要求较低
缺点:操作繁琐,测量进度低

铅垂测量法

经纬仪测量法

《架空输电线路运行规程》DLT741-2010

《110KV~750Kv架空输电线路施工及验收规范》GB50233-2014

激光雷达测量法

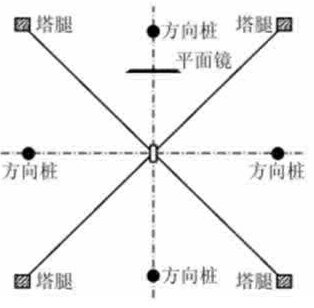

平面镜测量法

类别	钢筋混凝土电杆	钢管杆	角钢塔	钢管塔
直线杆塔倾斜度（包括扰度）	1.5%	0.5%(倾斜度)	0.5%(50m及以上高度铁塔) 1.0%(50m以下高度铁塔)	0.5%
直线转角杆最大扰度		0.7%
转角和终端杆66kv及以下最大扰度		1.5%
杄塔横担歪斜率	1.00%		1.00%	0.50%

偏差项目	110KV	220~330KV	550KV	750KV	高塔
杄塔结构根开	±30mm	±5‰	±3‰	±2.5‰	-
杄塔结构面与横线路方向扭转	30mm	4‰	4‰	4‰
双立柱杄塔横担在主柱连接处的高差(‰)	65	3.5	2	2	-
忌垂杄塔结构倾斜(‰)	3	3	3	3	1.5
忌垂塔杆结构中心与中心桩间横线路方向位移(mm)	50	50	50	50	-
转角杆结构中心与中心桩间横顺线路方向位移 mm	50	50	50	50	-
等截面拉线塔立柱弯曲(‰)	2	1.5	1 (最大30mm)	1	-
